Bạn có một bức ảnh chụp vật thể, nhân vật hay món đồ yêu thích và muốn chuyển nó thành một khối không gian ba chiều có thể cầm trên tay. Nhiều người nghĩ rằng muốn tạo mô hình 3d từ ảnh thì bắt buộc phải biết dùng các phần mềm đồ hoạ phức tạp như Blender hay ZBrush.
Thực tế, công nghệ hiện nay đã cho phép bạn biến một tấm ảnh phẳng thành file 3D hoàn chỉnh chỉ trong vài phút. Nếu bạn chưa có file 3D, bạn hoàn toàn có thể sử dụng công cụ dựng mô hình 3D từ ảnh tự động của Sigo3D để tạo file và in ra vật thật mà không cần trải qua nhiều tuần học thiết kế. Bài viết này sẽ bóc tách toàn bộ quy trình thực tế từ bức ảnh 2D trên điện thoại cho tới sản phẩm in 3D hoàn thiện.

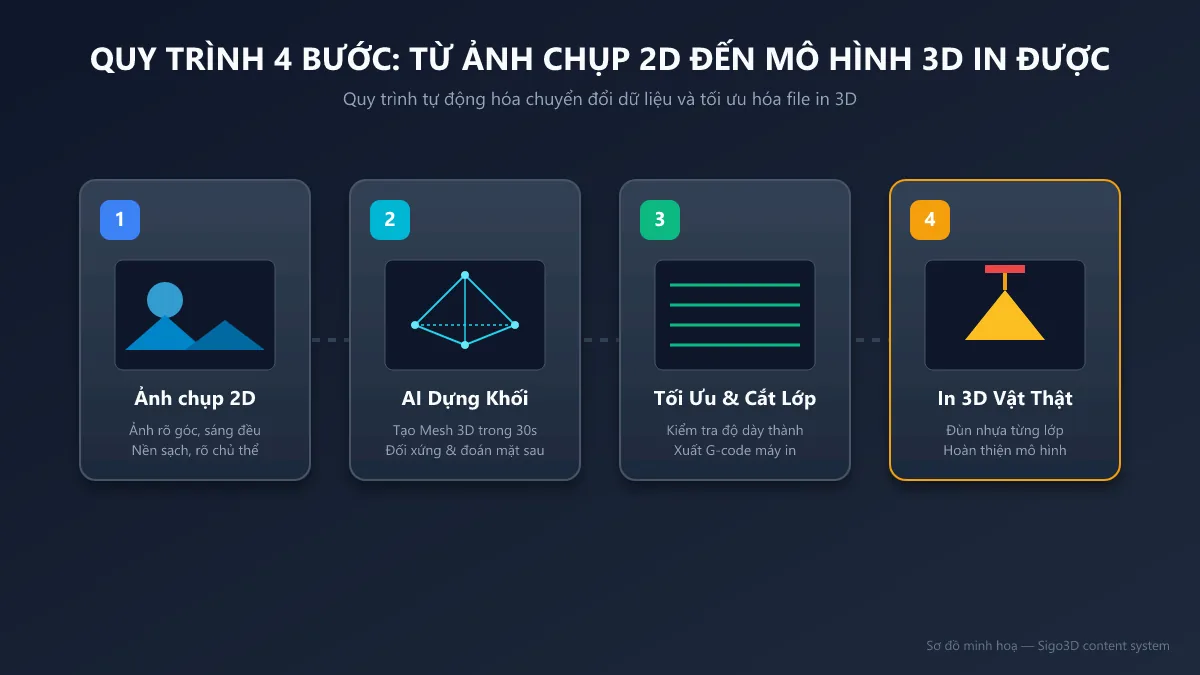

Quy trình 4 bước biến ảnh thành mô hình 3D in được
Chuyển đổi từ dữ liệu điểm ảnh (pixel) sang dữ liệu khối ba chiều (mesh/polygon) và cuối cùng là các đường chạy dao của máy in (G-code) là một chuỗi xử lý liên tục.
Bước 1: Chuẩn bị và làm sạch bức ảnh đầu vào
Chất lượng mô hình 3D đầu ra phụ thuộc trực tiếp vào bức ảnh bạn cấp cho hệ thống:
- Ánh sáng đều: Tránh ánh sáng quá gắt gây bóng đổ tối sầm một bên làm AI suy đoán sai độ sâu.
- Tách nền rõ ràng: Nền ảnh càng đơn giản (nền trắng, nền đơn sắc) thì thuật toán càng nhận diện chính xác biên dạng chủ thể.
- Rõ nét chi tiết: Ảnh không bị mờ nhòe do rung tay hoặc thiếu sáng.
Bước 2: AI phân tích và khởi tạo lưới bề mặt (Mesh Generation)
Khi ảnh được tải lên, thuật toán deep learning sẽ thực hiện hai nhiệm vụ:
- Dự đoán bản đồ độ sâu (Depth Map): Phân tích vùng sáng tối, phối cảnh để xác định khoảng cách xa gần của từng vùng trên bức ảnh.
- Dựng hình thể 3D (3D Reconstruction): AI sử dụng các mô hình học máy trên hàng triệu vật thể 3D sẵn có để suy đoán mặt sau và dựng lên cấu trúc lưới gồm hàng trăm nghìn tam giác (polygons/triangles).
Bước 3: Kiểm tra tính khép kín và cắt lớp (Slicing)
Một mô hình 3D để in được bắt buộc phải là một khối "kín nước" (manifold/watertight) — tức là không bị hổng lỗ hay có các mặt polygon đan xen bất thường.
Sau khi AI xuất ra file STL/3MF, phần mềm cắt lớp (Slicing software) sẽ chia nhỏ mô hình thành hàng trăm lớp ngang có độ dày từ 0.12mm đến 0.20mm, đồng thời tự động tính toán cấu trúc đỡ (support) cho các phần nhô ra ngoài không trung.
Bước 4: In 3D tạo nên vật thể thực tế
File G-code sau khi cắt lớp được đưa tới máy in 3D. Đầu phun nhiệt sẽ nung chảy sợi nhựa (PLA, PETG...) ở nhiệt độ ~210°C và đùn ra từng lớp mỏng đè lên nhau cho đến khi hình thành toàn bộ vật thể.
Số liệu thật từ thử nghiệm thực tế tại Sigo3D
Để bạn hình dung chính xác công sức và thời gian, dưới đây là thông số đo đạc thực tế khi chuyển một bức ảnh nhân vật mascot cao 8cm từ dạng ảnh chụp sang mô hình in 3D hoàn chỉnh:
| Hạng mục kiểm tra | Kết quả đo đạc thực tế |
|---|---|
| Thời gian AI dựng mô hình 3D | 38 giây |
| Số lượng mặt tam giác (Polygons) | 184.520 faces |
| Thời gian xử lý file & Cắt lớp Slicing | 1 phút 15 giây |
| Lượng nhựa tiêu thụ (PLA) | 16 gram (bao gồm cả móng đỡ support) |
| Thời gian máy in 3D hoạt động | 2 giờ 18 phút (chiều cao lớp layer 0.16mm) |
| Chi phí in hoàn thiện (tại Sigo3D) | ~50.000đ (đơn giá tối thiểu) |
Mô hình dựng ra là một khối liền, một màu

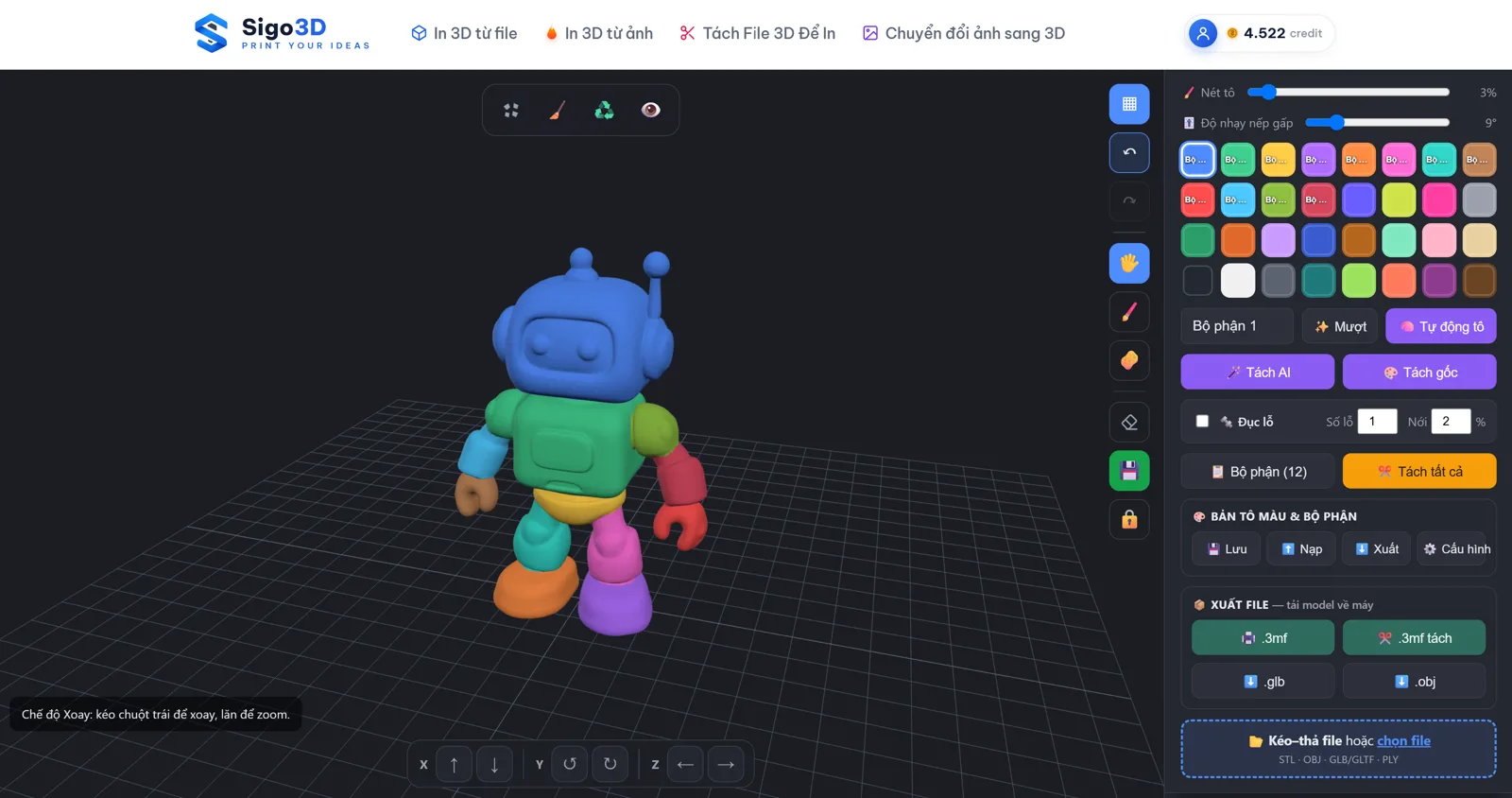

Đây là điểm hay làm người mới hụt hẫng: AI dựng ra một khối duy nhất, không tách sẵn thành bộ phận và không chia sẵn theo màu. Muốn đi tiếp thì cần thêm một bước:
- Muốn in nhiều màu — bôi màu khoanh vùng trên mô hình rồi xuất file 3MF nhiều màu, đưa thẳng vào máy có AMS.
- Mô hình lớn hơn khổ bàn in — chia thành nhiều mảnh vừa khổ máy, in xong ghép lại; xem mô hình lớn hơn khổ máy in thì làm sao.
Cả hai việc làm được bằng công cụ tách file 3D chạy thẳng trên trình duyệt, hiện đang miễn phí.
Chỗ chưa đẹp: Những giới hạn bạn cần biết trước khi làm
Không có công nghệ nào hoàn hảo 100%. Nhằm giúp bạn có kỳ vọng đúng đắn trước khi đặt in, Sigo3D chỉ rõ những điểm hạn chế tự nhiên của mô hình 3D dựng từ ảnh:

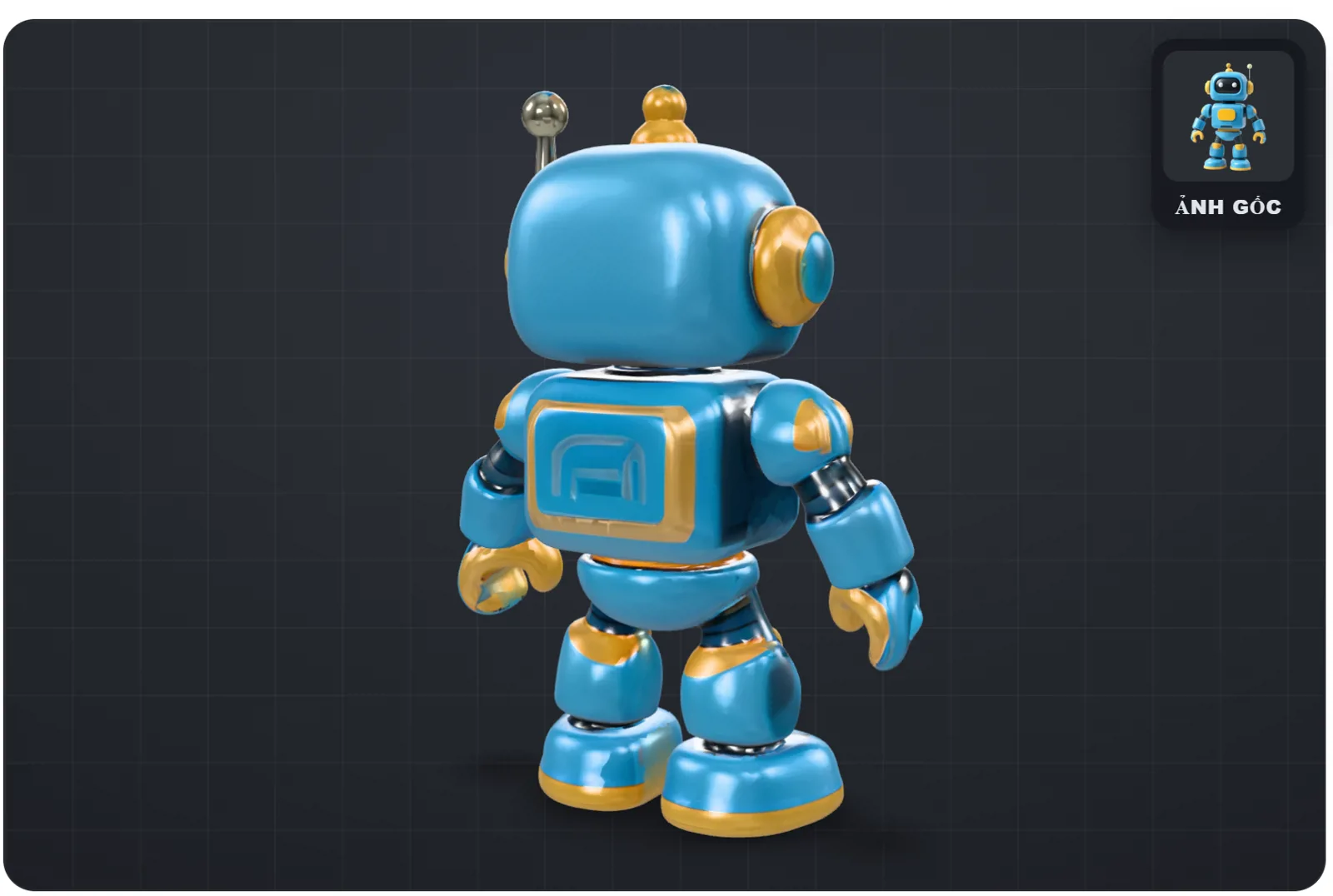

- Mặt sau là sản phẩm AI suy đoán: Nếu bạn chỉ tải lên 1 tấm ảnh mặt trước, mặt sau của mô hình sẽ do AI tự tạo dựa trên tính đối xứng và dữ liệu huấn luyện. Do đó, các chi tiết đặc thù ở lưng hay sau đầu có thể không giống 100% thực tế.
- Chi tiết quá mỏng dễ gãy: Những chi tiết như sợi tóc mảnh, ngón tay mỏng dưới 0.8mm khi chuyển đổi từ ảnh 2D sang 3D thường bị dính liền vào thân hoặc quá yếu để in FDM.
- Bề mặt có nếp gợn lăn tăn: Do thuật toán chuyển đổi độ sâu từ điểm ảnh, một số vùng chuyển tiếp trên bề mặt mô hình có thể xuất hiện nếp gợn nhẹ chứ không láng mịn tuyệt đối như file vẽ tay CAD.
Dùng 1 ảnh duy nhất có biến thành mô hình 3D in được không?
Có. AI của Sigo3D được thiết kế chuyên biệt để tạo khối 3D đầy đủ chỉ từ 1 bức ảnh duy nhất. Tuy nhiên, nếu bạn cung cấp ảnh góc nghiêng hoặc nhiều ảnh ở các góc khác nhau, mô hình dựng ra sẽ chính xác hơn.
File 3D sinh ra từ ảnh có cần chỉnh sửa thủ công không?
Đối với hầu hết các vật thể đơn giản (tượng mini, mascot, móc khóa, linh vật), file AI sinh ra có thể đưa thẳng vào máy in 3D mà không cần sửa. Với các yêu cầu phức tạp cần khớp chính xác kích thước cơ khí, file sẽ cần kỹ thuật viên hỗ trợ căn chỉnh thêm.
Thời gian từ lúc gửi ảnh đến khi nhận được mô hình in 3D là bao lâu?
Bước dựng file 3D trên hệ thống chỉ mất chưa tới 1 phút. Sau khi bạn duyệt mô hình, thời gian in 3D và hoàn thiện thường mất từ 2-4 tiếng, và sản phẩm sẽ được giao tới tay bạn trong vòng 1-3 ngày làm việc tùy khu vực.
